F-Drive
F-Drive prend en charge plusieurs types de projecteurs
- Quatre canaux de sorties à courant constant
- Quatre canaux de sorties PWM à tension constante
- Quatre canaux de sortie à courant constant de 450 mA
- Fournit 48 V CC et les données
- jusqu’à 32 projecteurs ETC ArcLamp sur quatre canaux
- Description
- Caractéristiques
Description
Des alimentations électriques LED centralisées et accessibles
Rassemblez toutes vos sources d’alimentation LED dans un seul système facile à utiliser avec le F-Drive d’ETC. Le design sobre et intuitif facilite l’entretien et la modification des composants critiques qui commandent vos projecteurs LED en profitant de la commodité d’une salle ou d’une armoire électrique. Choisissez entre le rack F-Drive R12 ou l’option W1 pour montage mural en fonction de vos besoins. Le F-Drive R12 est équipé de cartes de sortie permutables qui vous permettent de personnaliser le système. Le F-Drive est compatible avec une large gamme de projecteurs LED de fournisseurs tiers et est spécialement conçu pour une utilisation harmonieuse avec les projecteurs ArcSystem Navis d’ETC.
Vos commandes là où vous en avez besoin
Grâce à sa conception modulaire dotée de cartes de sortie combinées, l’option rack F-Drive R12 répond aux besoins uniques de votre gamme de projecteurs LED. Pour personnaliser votre système, il suffit d’introduire ou d’enlever les différentes options de carte de sortie du rack. Les cartes du driver sont permutables à chaud, ce qui permet de les modifier ou de les remplacer sans compromettre la puissance du reste de votre système d’éclairage.

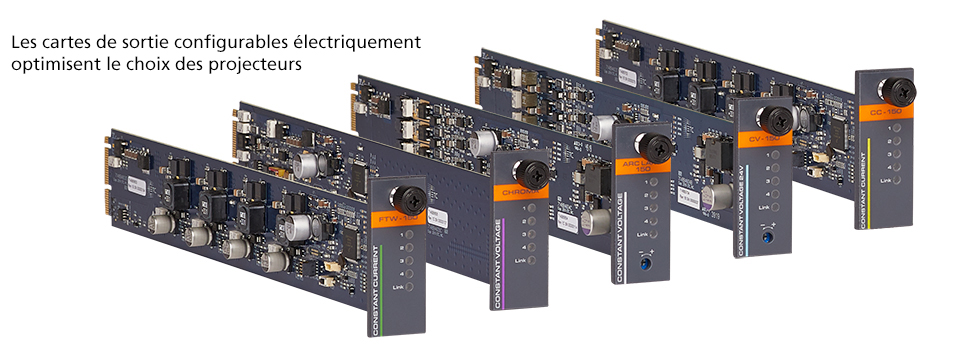

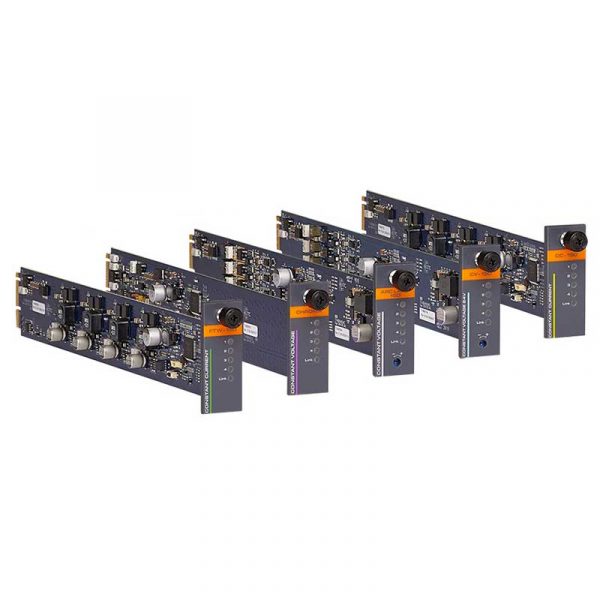

OPTIONS DE CARTE DE SORTIE R12
- CC 150 – Quatre canaux de sorties à courant constant avec configuration de courant moteur variable entre 200 et 700 mA, permettant une puissance totale de 150 W par carte
- CV 150 – Quatre canaux de sorties PWM à tension constante 24 V CC, permettant une puissance totale de 150 W par carte
- FTW 150 – Quatre canaux de sortie à courant constant de 450 mA optimisés pour l’utilisation avec les projecteurs Navis 100 Fade to Warm
- Chroma 100 – – Fournit 48 V CC et des données pour un maximum de quatre projecteurs Navis 100 RGBW
- ArcLamp 150 – Alimente et commande jusqu’à 32 projecteurs ETC ArcLamp sur quatre canaux
Des installations transparentes

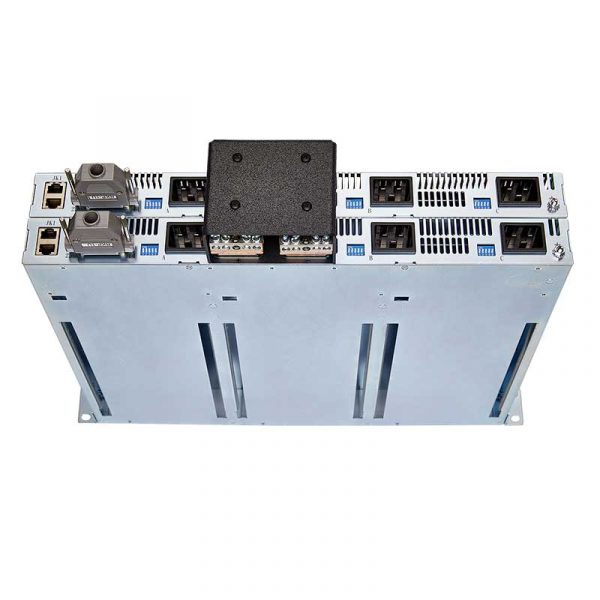

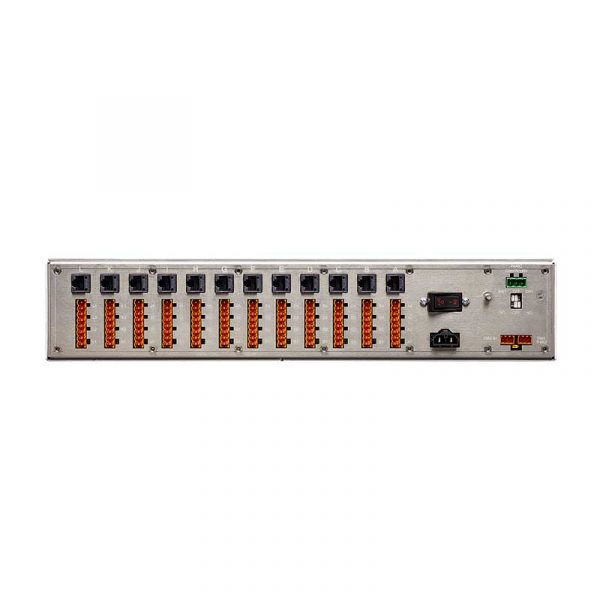

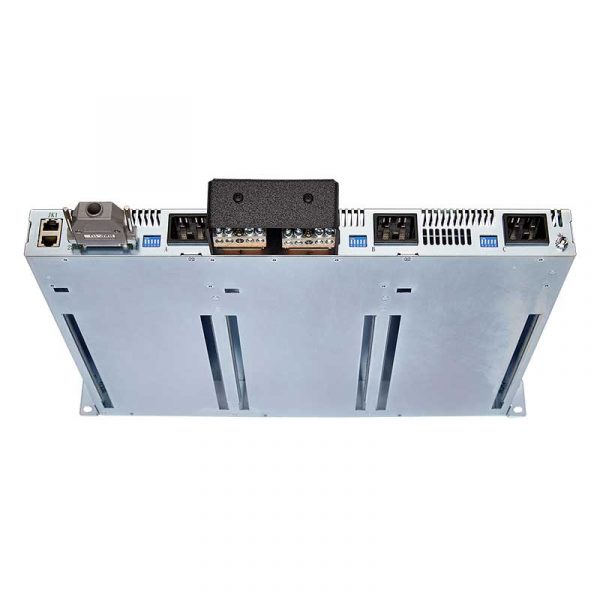

Le F-Drive est doté d’une entrée 48 V CC alimentée par une alimentation électrique externe et commande vos projecteurs LED via DMX avec une configuration, une gestion et une surveillance RDM. Les connecteurs de sortie RJ45 simplifient votre infrastructure de câbles et permettent la connexion de plusieurs projecteurs. Des bornes de câble supplémentaires sont également incluses pour les applications à tension constante, les exigences de puissance plus élevées ou l’utilisation d’un câblage pré-existant du bâtiment.

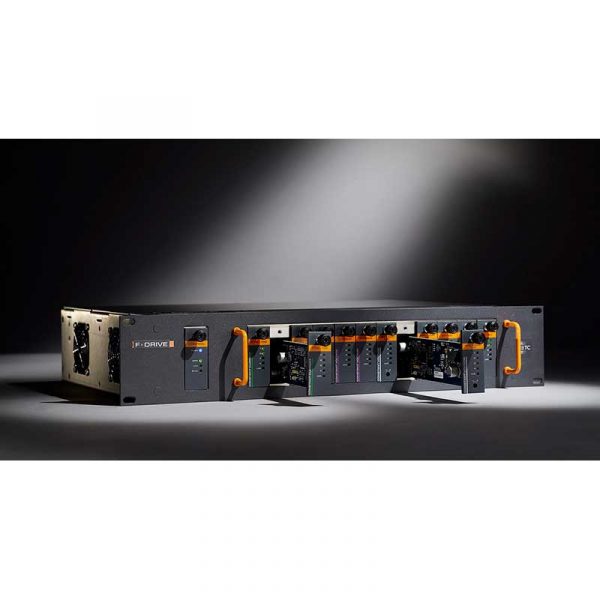

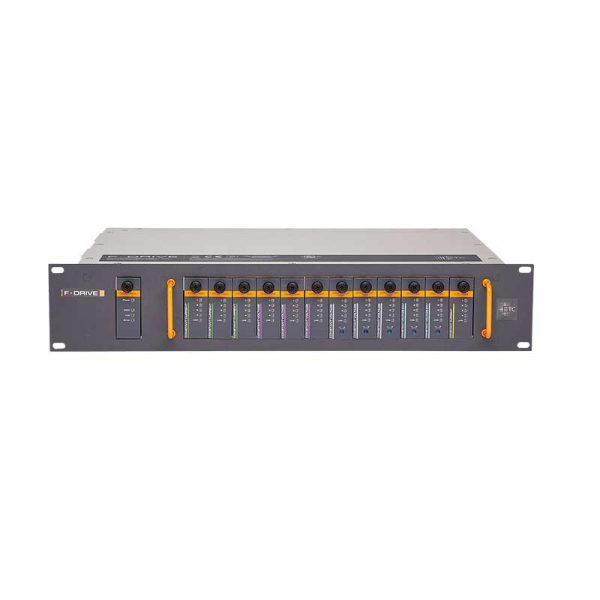

F-Drive R12
- Option de montage en rack
- Conception modulaire avec cartes interchangeables
- 12 emplacements avec 4 canaux chacun (qui pilotent jusqu’à 48 projecteurs Navis 100)/li>
- Utilise seulement 3U d’espace de rack avec une alimentation électrique externe
F-Drive W1
- Option de montage mural
- Compatible CC, CV, FTW et Chroma
- 4 canaux d’alimentation (pilotant jusqu’à 4 projecteurs Navis 100)
- Version W1E à double entrée disponible pour les applications d’urgence
La qualité de gradation d’ETC pour les projecteurs de votre choix
La solution B-Box permet d’étendre les possibilités du système F-Drive. Ce périphérique utilise la sortie RJ45 du système F-Drive et offre quatre canaux de trois options de connexion différentes :
- borne pour raccordement direct de projecteurs tiers ;
- Molex pour une utilisation avec les projecteurs ArcSystem Pro One-Cell ; ou
- sortie RJ45 pour une utilisation avec les projecteurs ArcSystem Navis.
La solution B-Box permet une installation propre, rapide et simple en réduisant la quantité de câbles nécessaires pour passer directement au système F-Drive. Avec la solution B-Box, les installations bénéficient de la technologie de gradation avancée du système F-Drive tout en permettant de choisir parmi une multitude de projecteurs tiers.
Besoin d’aide pour commencer ? Utilisez notre outil de compatibilité F-Drive pour déterminer quels projecteurs peuvent être connectés au système F-Drive.
